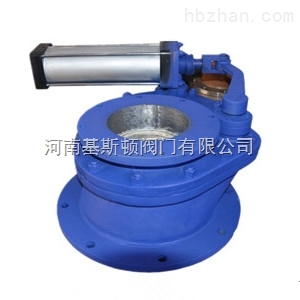

BZ643TC氣動陶瓷擺動式旋轉閥
產品簡介：
BZ643TC氣動陶瓷擺動式旋轉閥工作時，連桿受氣推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。主要適用于火電廠干灰系統灰、渣出料的啟閉之用，也適用于礦山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質的進料啟閉。具有密封性能好、耐高溫、耐磨性強、啟閉靈活，無卡灰及積灰現象。該閥可完全替代圓頂閥、雙閘板閥、鐘罩閥、進料閥和平衡閥的作用。
本閥主要由上閥體、下閥體、閥板、曲柄、氣動裝置組成。結構簡單、操作靈活、重量輕、無卡阻、裝拆方便;特別適用于各類磨損、腐蝕性粉塵物料、塊狀、團狀物料的輸送;垂直安裝、操作方便，能隨時調整開度。采用優質碳素鋼鑄造結構，其強度高、性能好。
連接尺寸以及配制執行器型號表：
|
通徑mm |
連接尺寸 |
外形尺寸及配制執行器 |
|||||
|
DN |
D |
D1 |
b |
Z-d |
L |
H |
FQGA |
|
50 |
160 |
125 |
15 |
4-Ф18 |
200 |
464 |
80﹡65 |
|
65 |
180 |
145 |
15 |
4-Ф18 |
220 |
516 |
80﹡80 |
|
80 |
195 |
160 |
16 |
8-Ф18 |
250 |
632 |
100﹡95 |
|
100 |
215 |
180 |
16 |
8-Ф18 |
280 |
725 |
125﹡115 |
|
125 |
245 |
210 |
18 |
8-Ф18 |
320 |
807 |
125﹡140 |
|
150 |
280 |
240 |
18 |
8-Ф22 |
360 |
905 |
160﹡165 |
|
200 |
335 |
295 |
20 |
8-Ф22 |
334 |
1120 |
200﹡220 |
