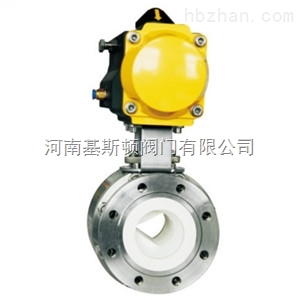

Q641TC氣動調節V型陶瓷球閥
產品簡介：
Q641TC氣動調節V型陶瓷球閥具有控制精確、流阻小、流量系數大、結構簡單、密封性能好，是真正的高效率進行控制工藝工況的一種閥門。 V型球閥具有等百分比流量調節（對數）特性，可以更精準、更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，節約成本。在開啟與關閉的過程中，球體的V形道與閥座間具有剪切作用，可將介質中的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
Ss304 A105N |
7 |
密封圈 |
硅膠/氟膠 |
|
2 |
中閥體 |
Ss304 A105N |
8 |
閥桿 |
SS 2Cr13 |
|
3 |
法蘭座 |
結構陶瓷 |
9 |
填料 |
石墨 |
|
4 |
閥座 |
結構陶瓷 |
10 |
填料壓蓋 |
Ss304 WCB |
|
5 |
球體 |
結構陶瓷 |
11 |
支架 |
Ss304 Q235 |
|
6 |
中套 |
結構陶瓷 |
12 |
氣動裝置 |
|
應用規范：
|
設計與制造 |
GB/T 12237 |
B16.34 |
|
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
ANSI B16.10 |
|
法蘭尺寸 |
Gb/T 19113 |
ANSI B16.5 |
|
|
檢驗與試驗 |
Gb/T 13927 |
API 598 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
|
不銹鋼 |
Gb/T 12230 |
||
|
標志 |
Gb/T 12220 |
||
|
供貨 |
Gb/T 12252 |
||
主要外形和連接尺寸：
|
型號 |
規格 |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
DN |
NPS |
|||||||||
|
Q41TC-150C/P/R |
15 |
1 /2" |
170 |
108 |
90 |
60.3 |
34.9 |
4-M12 |
11.6 |
2 |
|
Q41TC-150C/P/R |
20 |
3 /4" |
180 |
117 |
100 |
69.9 |
42.9 |
4-M12 |
13.2 |
2 |
|
Q41TC-150C/P/R |
25 |
1" |
185 |
127 |
110 |
79.4 |
50.8 |
4-M12 |
14.7 |
2 |
|
Q41TC-150C/P/R |
32 |
1-1/4" |
220 |
140 |
115 |
88.9 |
63.5 |
4-M12 |
16.3 |
2 |
|
Q41TC-150C/P/R |
40 |
1-1/2" |
230 |
165 |
125 |
98.4 |
73.0 |
4-M12 |
17.9 |
2 |
|
Q41TC-150C/P/R |
50 |
2" |
247 |
178 |
150 |
120.7 |
92.1 |
4-M16 |
19.5 |
2 |
|
Q41TC-150C/P/R |
65 |
2-1/2" |
270 |
190 |
180 |
139.7 |
104.8 |
4-M16 |
22.7 |
2 |
|
Q41TC-150C/P/R |
80 |
3" |
310 |
203 |
190 |
152.4 |
127.0 |
4-M16 |
24.3 |
2 |
|
Q47TC-150C/P/R |
100 |
4" |
355 |
229 |
230 |
190.5 |
139.7 |
8-M16 |
24.3 |
2 |
|
Q47TC-150C/P/R |
125 |
5" |
430 |
356 |
255 |
215.9 |
157.2 |
8-M20 |
24.3 |
2 |
|
Q47TC-150C/P/R |
150 |
6" |
490 |
394 |
280 |
241.3 |
185.7 |
8-M20 |
25.9 |
2 |
|
Q47TC-150C/P/R |
200 |
8" |
590 |
457 |
345 |
298.5 |
215.9 |
8-M20 |
29.0 |
2 |
