產品簡介：

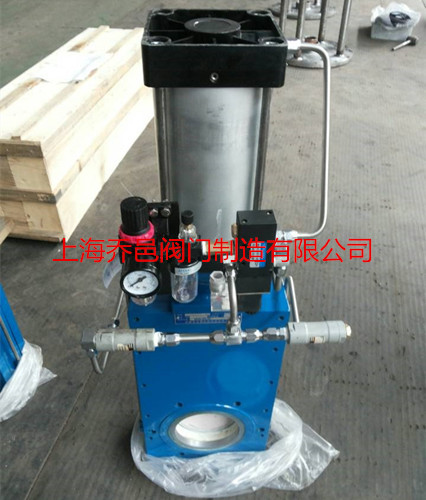

帶吹掃倉泵陶瓷雙閘板出料閥Z674TC/氣動陶瓷出料閥Z674TC倉泵氣動出料平衡閥/氣動陶瓷出料閥/倉泵氣動雙閘板陶瓷閥/氣動陶瓷出料閥/倉泵平衡閥/氣動陶瓷雙閘板出料閥/倉泵出料平衡閥/雙閘氣鎖耐磨陶瓷平衡閥/氣鎖耐磨雙閘板閥/氣動耐磨陶瓷雙閘排氣閥/氣動耐磨陶瓷雙閘平衡閥/雙閘板氣鎖陶瓷出料閥/氣動陶瓷雙閘板閥/電廠輸灰系統排灰閥/耐磨陶瓷氣動平衡閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。
帶吹掃倉泵陶瓷雙閘板出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。氣動執行器采用全封閉推桿式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質。
帶吹掃倉泵陶瓷雙閘板出料閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷小；本閥料口全流通無阻擋物有吹堵裝置,不容易積灰。耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。 獨特的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。
工作原理：
借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
6 |
中閥體 |
A105 |
|
2 |
閥座 |
結構陶瓷 |
7 |
填料 |
柔性石墨 |
|
3 |
閥板 |
WCB+結構陶瓷 |
8 |
填料壓蓋 |
WCB |
|
4 |
閥板座 |
WCB |
9 |
支柱 |
25# |
|
5 |
螺母 |
25# |
10 |
氣動裝置 |
成品件 |
應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
廠商標準 |
|
法蘭尺寸 |
JB/T 79.1 |
|
|
檢驗與試驗 |
GB/T 9092 |
|
|
材料 |
碳鋼 |
12GB/T 229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
|
40 |
1.0 |
120 |
150 |
110 |
16 |
450 |
4-m16 |
|
50 |
120 |
165 |
125 |
16 |
510 |
4-m16 |
|
|
65 |
120 |
180 |
145 |
18 |
580 |
4-m16 |
|
|
80 |
120 |
195 |
160 |
20 |
610 |
8-m16 |
|
|
100 |
120 |
215 |
180 |
20 |
670 |
8-m16 |
|
|
125 |
160 |
250 |
210 |
22 |
780 |
8-m16 |
|
|
150 |
160 |
285 |
240 |
24 |
850 |
8-m20 |
|
|
175 |
160 |
315 |
270 |
26 |
950 |
8-m20 |
|
|
200 |
160 |
340 |
295 |
26 |
1050 |
8-m20 |
|
|
225 |
160 |
370 |
325 |
30 |
1100 |
8-m20 |
|
|
250 |
200 |
395 |
350 |
30 |
1190 |
12-m20 |
|
|
300 |
200 |
450 |
400 |
30 |
1350 |
12-m20 |
上海喬邑閥門為您提供優質的【帶吹掃倉泵陶瓷雙閘板出料閥Z674TC/氣動陶瓷出料閥Z674TC倉泵氣動出料平衡閥/氣動陶瓷出料閥/倉泵氣動雙閘板陶瓷閥/氣動陶瓷出料閥/倉泵平衡閥/氣動陶瓷雙閘板出料閥/倉泵出料平衡閥/雙閘氣鎖耐磨陶瓷平衡閥/氣鎖耐磨雙閘板閥/氣動耐磨陶瓷雙閘排氣閥/氣動耐磨陶瓷雙閘平衡閥/雙閘板氣鎖陶瓷出料閥/氣動陶瓷雙閘板閥/電廠輸灰系統排灰閥/耐磨陶瓷氣動平衡閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系138-1727-3199！
