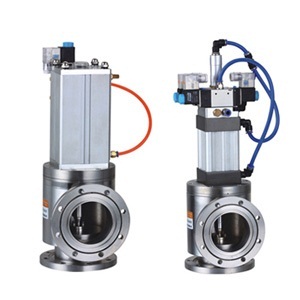

常閉型氣動高真空擋板閥GDQ-J-A
產品簡介：
常閉型氣動高真空擋板閥GDQ-J-A是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。
GDQ-J-A系列常閉型氣動高真空擋板閥適用的工作介質為空氣及非腐蝕性氣體。
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
主要技術參數：
|
適用范圍(Pa) |
105～1.3x10-4 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
|
介質溫度（℃） |
-25~+80（密封材料為丁腈橡膠） |
|
氣源壓力（MPa） |
0.4～0.8 |
|
安裝位置 |
DN<300任意，DN≥300垂直 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：不帶反饋信號 |
主要外形連接尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
A |
法蘭標準 |
|
GDQ-J10A/KF |
10 |
30 |
12.2 |
30 |
GB4982 |
|
GDQ-J16A/KF |
16 |
30 |
17.2 |
40 |
GB4982 |
|
GDQ-J25A/KF |
25 |
40 |
26.2 |
50 |
GB4982 |
|
GDQ-J40A/KF |
40 |
55 |
41.2 |
65 |
GB4982 |
|
GDQ-J50A/KF |
50 |
75 |
52.2 |
70 |
/ |
活套法蘭連接尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
A |
n-ΦC |
DNy(預抽口) |
法蘭標準 |
|
GDQ-J50A |
50 |
110 |
90 |
70 |
4-Φ9 |
/ |
GB/T6070 |
|
GDQ-J63A |
63 |
130 |
110 |
88 |
4-Φ9 |
/ |
GB/T6070 |
|
GDQ-J80A |
80 |
145 |
125 |
88 |
8-Φ9 |
/ |
GB/T6070 |
|
GDQ-J100A |
100 |
165 |
145 |
108 |
8-Φ9 |
/ |
GB/T6070 |
|
GDQ-J125A |
125 |
200 |
175 |
128 |
8-Φ11 |
/ |
GB/T6070 |
|
GDQ-J(S)150A |
150 |
220 |
195 |
138 |
8-Φ11 |
DN40(GB4982) |
JB919 |
|
GDQ-J(S)160A |
160 |
225 |
200 |
138 |
8-Φ11 |
DN40(GB4982) |
GB/T6070 |
|
GDQ-J(S)200A |
200 |
285 |
260 |
200 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)250A |
250 |
335 |
310 |
208 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)300A |
300 |
380 |
350 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
|
GDQ-J(S)320A |
320 |
425 |
395 |
250 |
12-Φ14 |
DN80(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)400A |
400 |
510 |
480 |
330 |
16-Φ14 |
DN100(GB/T6070) |
GB/T6070 |
|
①GDQ-J(S)400A |
400 |
500 |
465 |
330 |
16-Φ14 |
DN100(GB/T6070) |
JB919 |
|
GDQ-J(S)500A |
500 |
610 |
580 |
360 |
16-Φ14 |
DN125(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)600A |
600 |
710 |
670 |
450 |
12-Φ21 |
DN160(GB/T6070) |
JB919 |
|
GDQ-J(S)630A |
630 |
750 |
720 |
450 |
20-Φ14 |
DN160(GB/T6070) |
GB/T6070 |
|
GDQ-J(S)800A |
800 |
920 |
890 |
520 |
24-Φ14 |
DN200(GB/T6070) |
GB/T6070 |
注：采用JB919法蘭連接標準，其側口同樣為GB/T6070標準
上海喬邑閥門制造有限公司主要生產銷售【常閉型氣動高真空擋板閥GDQ-J-A】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
