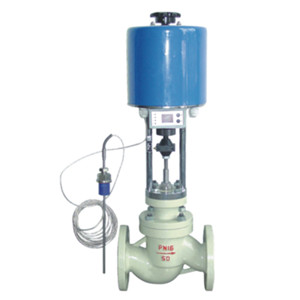

自力式電控溫度調節閥ZZWPE
產品簡介：
自力式電控溫度調節閥ZZWPE是由直行程電動執行器及單座或套筒調節閥閥體組成，自力式電控溫度調節閥zui大的特點只需普通220V電源，利用被調介質自身熱量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，自力式電控溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而自力式電控溫度調節閥廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
自力式電控溫度調節閥產品特點：
（1）使用現場只須具有單相交流電源AC220V和溫度傳感器（溫包）即可自成溫控系統。可直接替代溫包和自立式調節閥，更不須另將溫控儀和執行器配接。是調節系統和自立式閥門的完美結合。
（2）執行器內具有高度集成化的FDY-258T型溫控模塊，將溫控儀和執行器合二為一，實現機電一體化，使溫控系統簡化。
（3）控制精度高，響應速度快，性能穩定可靠，工作壽命長。
（4）適應范圍廣，可在很寬溫度范圍內進行溫度控制。
（5）結構緊湊，安裝調試、使用簡便。
自力式電控溫度調節閥主要技術參數：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流通能力(m3/h) |
7 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 |
6 |
8 |
10 |
14 |
20 |
30 |
30 |
40 |
||||
|
閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃ |
|||||||||||
|
壓蓋型式 |
螺栓壓緊式 |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|||||||||||
|
閥芯形式 |
單座、套筒式閥芯 |
|||||||||||
|
流量特性 |
直線性 |
|||||||||||
|
調節精度(℃) |
± 1 ~ ± 5 |
|||||||||||
|
使用介質 |
蒸汽、水、油、氣體 |
|||||||||||
|
允許 |
硬密封 |
10 -4 X 閥額定容量 |
||||||||||
|
軟密封 |
"0" |
|||||||||||
|
溫包、毛細管材料 |
H62、1Cr18Ni9Ti |
|||||||||||
|
毛細管長度 |
3米、5米、10米 |
|||||||||||
|
溫度控制范圍 |
0~250℃ |
|||||||||||
|
設定值偏差 |
±2℃ |
|||||||||||
|
執行器型號 |
3810系列、PSL系列 |
|||||||||||
|
主要技術參數 |
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|||||||||||
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
||||||||||||
自力式電控溫度調節閥主要外形尺寸：
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
|
H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
|
|
D |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
|
PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
|
河南基斯頓閥門有限公司主要生產銷售【自力式電控溫度調節閥ZZWPE】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
