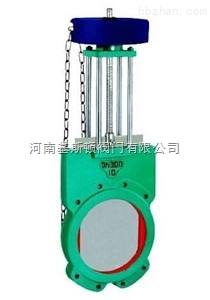

鏈輪漿液閥ZL73X鏈輪對夾式漿液閥
產品簡介：
漿液閥分對夾式和整體式，對夾式漿液閥分壓蓋式漿液閥和四柱式漿液閥兩種，鏈輪漿液閥ZL73X鏈輪對夾式漿液閥具有體積小，重量輕，本產品屬對夾二片式閥體、無壓條結構、雙向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，廣泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業。
特點：
可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。
技術參數：
1、閥體材質:鑄鐵(GG25)
2、公稱壓力：0.6Mpa、1.0Mpa、150LB
3、公稱通徑：DN50-600mm NPS2"-24"
4、適用溫度：-0～+80℃(具體溫度范圍視密封副材質和介質性質而定)
5、連接法蘭：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準
6、密封型式：軟密封（X、F）
7、泄漏量：軟密封：A級（零泄漏）
8、驅動方式：鏈輪驅動
性能規范：
| 公稱壓力 (MPa) | 殼體試驗 (MPa) | 密封試驗 (MPa) | 工作溫度 | 適用介質 |
| 0.6 1.0 |
0.9 1.5 |
0.66 1.5 |
≤80℃ ≤80℃ |
煤漿、糧漿、紙漿、泥漿 活水砂漿、礦渣、堿液 |
連接尺寸：
| 公稱壓力 | DN | L | D1 | D2 | H | n-M |
| 0.6MPa | 50 | 48 | 100 | 125 | 330 | 4-M16 |
| 65 | 48 | 120 | 145 | 340 | 4-M16 | |
| 80 | 50 | 135 | 160 | 380 | 8-M16 | |
| 100 | 50 | 155 | 180 | 440 | 8-M16 | |
| 125 | 50 | 185 | 210 | 500 | 8-M16 | |
| 150 | 60 | 210 | 240 | 600 | 8-M20 | |
| 200 | 60 | 265 | 295 | 700 | 8-M20 | |
| 250 | 70 | 320 | 350 | 890 | 12-M20 | |
| 300 | 70 | 368 | 400 | 1050 | 12-M20 | |
| 350 | 80 | 428 | 460 | 1160 | 16-M20 | |
| 400 | 80 | 482 | 515 | 1200 | 16-M22 | |
| 1.0MPa | 50 | 48 | 100 | 125 | 330 | 4-M16 |
| 65 | 48 | 120 | 145 | 340 | 4-M16 | |
| 80 | 50 | 135 | 160 | 380 | 8-M16 | |
| 100 | 50 | 155 | 180 | 440 | 8-M16 | |
| 125 | 50 | 185 | 210 | 500 | 8-M16 | |
| 150 | 60 | 210 | 240 | 600 | 8-M20 | |
| 200 | 60 | 265 | 295 | 700 | 8-M20 | |
| 250 | 70 | 320 | 350 | 890 | 12-M20 | |
| 300 | 80 | 368 | 400 | 1050 | 12-M20 | |
| 350 | 90 | 428 | 460 | 1160 | 16-M20 | |
| 400 | 120 | 482 | 515 | 1200 | 16-M22 |
河南基斯頓閥門有限公司主要生產銷售【鏈輪漿液閥ZL73X鏈輪對夾式漿液閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
