精心為您推薦【氣動襯氟調節蝶閥ZSHWF】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

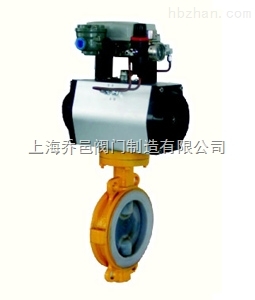

氣動襯氟調節蝶閥ZSHWF由氣動活塞式執行機構和對分兩段式閥體組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
技術參數和性能
■ 閥體
|
型 式 |
扁平式 |
|
公稱通徑 |
50、65、80、100、125、150、200、250、300、350、400、450、500、600mm |
|
公稱壓力 |
PN1.0、1.6MPa |
|
連接型式 |
對夾式（無法蘭式） |
|
材 料 |
ZG230-450襯F46 |
|
上 閥 蓋 |
與閥體一起鑄造 |
|
工作溫度 |
-40～+180℃； |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
聚四氟乙烯填料 |
■ 閥內組件
|
閥芯型式 |
中線旋轉型 |
|
閥板材料 |
2Cr13襯F46 |
|
流量特性 |
近似等百分比 |
|
額定行程 |
全開90° |
■ 執行機構
|
型 式 |
DA、SR、RA、RAS 單作用、雙作用活塞式執行機構 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4'、G1/8'、G3/8'、G1/2' |
|
環境溫度 |
-30～+70℃ |
■ 閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)--失氣時閥位保持(FL
■ 附件(根據要求配置)
dìng位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
■ 性能
|
回 差 |
帶dìng位器：小于全行程的2% |
|
基本誤差 |
帶dìng位器：小于全行程的±2% |
|
泄 露 量 |
符合ANSI B16.104 IV級標準 |
|
可調范圍 |
50：1 |
■ 額定流量系數Cv值
|
公稱通經 DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
Cv值 |
85 |
100 |
225 |
340 |
500 |
770 |
1360 |
2130 |
3060 |
4160 |
5150 |
6900 |
8500 |
12200 |
■ 允許壓差
A、配用GTD型雙作用執行機構（氣源壓力500KPa）單位：MPa
|
執行機構 |
輸出力矩 N.M |
公稱通經 |
|||||||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
||
|
GTD65 |
36.8 |
2.4 |
1.1 |
0.53 |
0.32 |
0.18 |
|
|
|
|
|
|
|
|
|
|
GTD80 |
65.1 |
|
2.45 |
1.22 |
0.71 |
0.37 |
0.21 |
|
|
|
|
|
|
|
|
|
GTD90 |
94.1 |
|
|
2.28 |
1.14 |
0.63 |
0.36 |
0.15 |
|
|
|
|
|
|
|
|
GTD100 |
145 |
|
|
|
2.28 |
1.2 |
0.62 |
0.31 |
0.16 |
|
|
|
|
|
|
|
GTD125 |
272 |
|
|
|
|
2 |
1.48 |
0.51 |
0.26 |
0.15 |
|
|
|
|
|
|
GTD145 |
398 |
|
|
|
|
|
1.82 |
0.78 |
0.4 |
0.23 |
0.15 |
|
|
|
|
|
GTD160 |
557 |
|
|
|
|
|
|
1.69 |
0.87 |
0.51 |
0.32 |
|
|
|
|
|
GTD210 |
1344 |
|
|
|
|
|
|
|
1.46 |
0.86 |
0.54 |
0.36 |
0.25 |
|
|
|
GTD255 |
2644 |
|
|
|
|
|
|
|
|
1.17 |
0.74 |
0.49 |
0.34 |
0.26 |
|
|
GTD300 |
4117 |
|
|
|
|
|
|
|
|
|
1.1 |
0.74 |
0.52 |
0.38 |
0.22 |
|
GTD350 |
6226 |
|
|
|
|
|
|
|
|
|
|
1.06 |
0.75 |
0.54 |
0.31 |
B、配用GTE型單作用執行機構（氣源壓力500KPa）單位：MPa
|
執行機構 |
輸出力矩 N.M |
公稱通經 |
|||||||||||||
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
||
|
GTE65 |
14.2 |
1.01 |
0.48 |
0.26 |
0.14 |
|
|
|
|
|
|
|
|
|
|
|
GTE80 |
34.2 |
|
1.14 |
0.62 |
0.32 |
0.17 |
|
|
|
|
|
|
|
|
|
|
GTE90 |
44.4 |
|
|
0.73 |
0.38 |
0.2 |
0.12 |
|
|
|
|
|
|
|
|
|
GTE100 |
75.9 |
|
|
|
0.71 |
0.37 |
0.21 |
0.09 |
|
|
|
|
|
|
|
|
GTE125 |
146 |
|
|
|
|
0.65 |
0.38 |
0.16 |
0.08 |
|
|
|
|
|
|
|
GTE145 |
194 |
|
|
|
|
|
0.47 |
0.2 |
0.1 |
0.06 |
|
|
|
|
|
|
GTE190 |
420 |
|
|
|
|
|
|
0.54 |
0.28 |
0.17 |
0.1 |
|
|
|
|
|
GTE210 |
621 |
|
|
|
|
|
|
|
0.37 |
0.22 |
0.14 |
0.09 |
|
|
|
|
GTE255 |
1144 |
|
|
|
|
|
|
|
|
0.38 |
0.24 |
0.16 |
0.11 |
|
|
|
GTE300 |
1631 |
|
|
|
|
|
|
|
|
|
0.35 |
0.23 |
0.16 |
0.11 |
|
|
GTE350 |
2330 |
|
|
|
|
|
|
|
|
|
|
0.33 |
0.23 |
0.17 |
0.09 |
■ 對夾式外形尺寸
|
標準通徑 |
標 準 值 |
參 考 值 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-d |
H |
|
(mm） |
(inch) |
Class 125Lb/150Lb |
|||||||
|
50 |
2 |
43 |
152 |
120.5 |
92 |
2 |
16 |
4-Φ19 |
420 |
|
65 |
2 1/2 |
46 |
178 |
139.5 |
105 |
2 |
18 |
4-Φ19 |
420 |
|
80 |
3 |
46 |
190 |
152.5 |
127 |
2 |
19 |
4-Φ19 |
420 |
|
100 |
4 |
52 |
229 |
190.5 |
157 |
2 |
24 |
8-Φ19 |
420 |
|
125 |
5 |
56 |
254 |
216 |
186 |
2 |
24 |
8-Φ22 |
552 |
|
150 |
6 |
56 |
279 |
241.5 |
216 |
2 |
26 |
8-Φ22 |
552 |
|
200 |
8 |
60 |
343 |
298.5 |
270 |
2 |
29 |
8-Φ22 |
552 |
|
250 |
10 |
68 |
406 |
362 |
324 |
2 |
31 |
12-Φ25 |
552 |
|
300 |
12 |
78 |
483 |
432 |
381 |
2 |
32 |
12-Φ25 |
552 |
|
350 |
14 |
78 |
533 |
476 |
413 |
2 |
35 |
12-Φ29 |
552 |
|
400 |
16 |
102 |
597 |
540 |
470 |
2 |
37 |
16-Φ29 |
552 |
|
450 |
18 |
114 |
635 |
587 |
533 |
2 |
40 |
16-Φ32 |
625 |
|
500 |
20 |
127 |
699 |
635 |
584 |
2 |
43 |
20-Φ23 |
625 |
|
600 |
24 |
154 |
813 |
749.5 |
692 |
2 |
48 |
20-Φ25 |
710 |
|
700 |
30 |
165 |
887 |
846 |
813 |
2 |
45 |
40-Φ23 |
710 |
|
800 |
36 |
200 |
1057 |
1009.7 |
972 |
|
53 |
44-Φ26 |
980 |
|
900 |
42 |
245 |
1226 |
1171.4 |
1130 |
|
59 |
44-Φ29 |
1100 |
|
1000 |
48 |
276 |
1392 |
1335 |
1289 |
|
65 |
48-Φ32 |
1320 |
上海喬邑閥門為您提供優質的【氣動襯氟調節蝶閥ZSHWF】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
