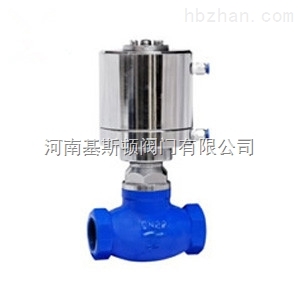

內螺紋氣動程控切斷閥JDQ11Y
產品簡介：
內螺紋氣動程控切斷閥JDQ11Y是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。具有有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
性能規范：
|
規格(DN) |
15-200 |
MPa |
|
公稱壓力 |
1.6 |
|
|
密封試驗壓力 |
1.1（倍） |
|
|
閥體強度試驗壓力 |
1.5（倍） |
|
|
工作溫度(℃) |
-40∽100 / -40∽425 |
|
|
適用介質 |
水、蒸汽、油品、氣體 |
|
|
結構長度 |
GB12221-89/ GB12233 |
|
|
法蘭標準 |
JB/T79-94 |
|
作用原理及結構說明：
當控制器按事先編好的程序?qū)δ硞€(gè)氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的操作連接方式（如圖所示）。
主要外型與連接尺寸：（參照構圖）
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
90 |
100 |
120 |
140 |
170 |
200 |
260 |
|
G |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
主要零件材料：
|
1.閥體 |
WCB |
|
2.閥瓣 |
WCB |
|
3.閥桿 |
305 |
|
4.上蓋 |
WCB |
|
5.填料 |
F4 |
|
6.氣缸 |
WCB/QT450 |
保管、安裝及使用的注意事項：
1、閥門通路兩端必須加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；
2、閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；
3、閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內。
河南基斯頓閥門有限公司主要生產銷售【內螺紋氣動程控切斷閥JDQ11Y】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
