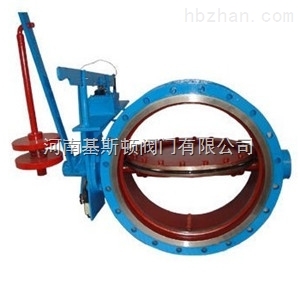

電磁式煤氣安全切斷閥DMF
產品簡介：
電磁式煤氣安全切斷閥DMF主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。
技術規格：
1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）
2、閥的公稱壓力為PN0.1MPA。
3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。
4、切斷時間：一秒
5、介質溫度：-20～180℃。
6、環境溫度：-20～60℃。
尺寸表：
|
DN |
D1 |
D |
D2 |
L |
L1 |
L2 |
H |
B |
n-φd |
|
100 |
170 |
205 |
145 |
127 |
360 |
250 |
460 |
10 |
4-12 |
|
150 |
225 |
260 |
200 |
140 |
510 |
250 |
510 |
14 |
8-18 |
|
200 |
280 |
315 |
252 |
152 |
465 |
250 |
565 |
14 |
8-18 |
|
250 |
335 |
370 |
310 |
165 |
520 |
280 |
620 |
16 |
12-18 |
|
300 |
395 |
435 |
362 |
178 |
580 |
300 |
670 |
16 |
12-23 |
|
350 |
445 |
485 |
412 |
190 |
630 |
300 |
720 |
16 |
12-23 |
|
400 |
495 |
535 |
162 |
216 |
680 |
300 |
770 |
20 |
16-23 |
|
450 |
550 |
590 |
518 |
222 |
740 |
300 |
820 |
20 |
16-23 |
|
500 |
600 |
640 |
570 |
229 |
780 |
300 |
860 |
22 |
16-23 |
|
600 |
705 |
755 |
670 |
267 |
895 |
320 |
960 |
22 |
20-25 |
|
700 |
810 |
860 |
775 |
292 |
1010 |
400 |
1060 |
22 |
24-25 |
|
800 |
920 |
975 |
880 |
318 |
1125 |
400 |
1150 |
22 |
24-30 |
|
900 |
1020 |
1075 |
980 |
330 |
1225 |
400 |
1250 |
24 |
24-30 |
|
1000 |
1120 |
1175 |
1080 |
410 |
1345 |
500 |
1360 |
24 |
28-30 |
|
1200 |
1340 |
1400 |
1295 |
470 |
1525 |
500 |
1500 |
24 |
32-34 |
|
1400 |
1560 |
1620 |
1510 |
530 |
1775 |
500 |
1800 |
24 |
36-34 |
|
1600 |
1760 |
1820 |
1710 |
600 |
1990 |
700 |
2100 |
24 |
40-41 |
|
1800 |
1970 |
2045 |
1970 |
670 |
2190 |
700 |
2350 |
24 |
40-41 |
|
2000 |
2180 |
2265 |
2110 |
760 |
2390 |
700 |
2600 |
24 |
48-48 |
注：1、與本閥配套的還有DCK-1型控制器，如用戶需要請注明，用戶也可自行設計控制回路。
2、選用時請注明：電磁式啟動器電壓、溫度、壓力等。特殊要求如防爆、戶外等請注明。
