產品簡介：

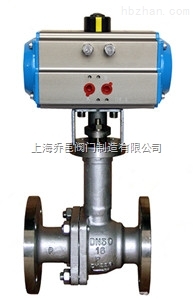

氣動超低溫球閥DQ641F經過特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時（2-8小時），以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防止閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。對于介質溫度高于-50℃，一般不采用長頸結構。介質溫度低于-50℃的球閥，頸部長度一般為250mm，或根據我公司的設計和計算確定。氣動超低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，是石油化工、空氣分離、天然氣等工業不可缺少的重要設備之一,其質量的優劣決定著能否安全、經濟、持續地生產。
產品特點：
1、對于使用溫度小于-100℃的所有閥門零件按照相關規定進行深冷處理，以防止材料產生低溫脆性以及低溫下因材料相變引起體積變化
2、采用了長頸結構，使填料工作溫度在0℃以上，有效防止填料因工作溫度過低而造成密封性能降低甚至密封失效，同時方便對閥門包裹保溫材料，防止冷能損失
3、對于浮動球閥采用進口卸壓出口密封設計，有效防止了由于溫度變化可能造成的中腔異常升壓，確保了閥門及管線的安全運行
4、雙層閥桿填料與對壓碟型彈片裝置
氣動執行機構：
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN15～200mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | LCB、LC3、CF8 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 改性PTFE | |
| 動作范圍 | 0～90°±5° | 溫 度 | LCB≤-46℃、LC3≤-101℃、CF8≤-196℃ |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 適用介質 | 乙烯、液氧、液氫、液化天然氣等 |
| GTD110～GTD350/ATD52～270 G1/4″ | |||
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 耐低溫、開關靈活、密封可靠 |
外形尺寸：
| 公稱通徑DN | L | L1 | H | D | D1 | 執行器型號 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 僅供參考 |
| 15 | 130 | 173 | 272 | 95 | 65 | ATD-63 |
| 20 | 140 | 173 | 292 | 105 | 75 | ATD-63 |
| 25 | 150 | 187 | 303 | 115 | 86 | ATD-75 |
| 32 | 165 | 187 | 398 | 136 | 100 | ATD-75 |
| 40 | 180 | 214 | 398 | 146 | 110 | ATD-83 |
| 50 | 200 | 265 | 428 | 160 | 125 | ATD-92 |
| 65 | 220 | 276 | 490 | 180 | 145 | ATD-105 |
| 80 | 250 | 306 | 520 | 195 | 160 | ATD-125 |
| 100 | 280 | 400 | 580 | 215/230 | 180/190 | ATD-140 |
| 125 | 320 | 465 | 658 | 245/270 | 210/220 | ATD-160 |
| 150 | 360 | 530 | 757 | 280/300 | 240/250 | ATD-190 |
| 200 | 400 | 536 | 965 | 335/360 | 295/310 | ATD-210 |
附件選項：
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
