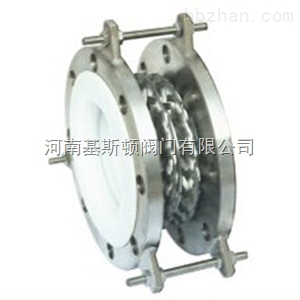

襯氟鋼網補償器/襯氟波紋管/襯氟膨脹節
產品簡介：
襯氟鋼網補償器/襯氟波紋管/襯氟膨脹節又叫波紋管或膨脹節，常在各類腐蝕介質的氣、液相（除高溫堿和熔融鹽的所有介質）輸送管路中用于解決吸收管道設計規定的位移、或因天氣冷熱引起的伸縮，也通過其柔性聯接改善風機或泵的進出口與管路間的機械震動所引起的機械損傷。
鋼網襯氟補償器應進行耐壓試驗。試驗一般采用水壓試驗，對于不適合作水壓試驗的應進行氣壓試驗，氣壓試驗時應采取有效安全措施。F4外包不銹鋼網套補償器的試驗壓力下應無損傷、無滲漏、無異常變形。壓力試驗后，當設計壓力≤0.015MPa 且公稱尺寸≥1500 mm 時，可免做耐壓試驗。
遵循規范：
|
設計制造 |
（企業標準）Q/DFL 08-99 |
|
結構長度 |
（企業標準）Q/DFL 08-99 |
|
法蘭尺寸 |
JB78 （或按合同要求） |
|
壓力實驗 |
GB/T13927 |
|
波紋管材料 |
OCr19Ni9/OCr17Ni12Mo2Ti |
|
襯里材料 |
PTGE(F4) |
|
點火花檢驗 |
HG/T21562 |
|
供貨 |
GB/T12225 |
PN0.6MPa主要連接尺寸及重量：
|
公稱通徑 |
標準長度 |
波距 |
壁厚 |
安全位移量 |
法蘭尺寸 |
|||||||
|
DN（mm） |
3波L |
6波L |
P |
鋼b1 |
塑b2 |
±△X |
±△Y |
D |
D1 |
D2 |
b |
z-φd |
|
PN0.6MPa |
||||||||||||
|
40 |
84 |
127 |
10 |
0.5 |
1 |
40 |
10 |
130 |
100 |
80 |
16 |
4-φ14 |
|
50 |
86 |
140 |
10 |
0.5 |
1 |
40 |
10 |
140 |
110 |
90 |
16 |
4-φ14 |
|
65 |
114 |
160 |
12 |
0.7 |
1 |
40 |
10 |
160 |
130 |
110 |
16 |
4-φ14 |
|
80 |
124 |
175 |
15 |
0.7 |
1 |
40 |
10 |
185 |
150 |
125 |
18 |
4-φ18 |
|
100 |
129 |
193 |
19 |
0.7 |
1.5 |
40 |
10 |
205 |
170 |
145 |
18 |
4-φ18 |
|
125 |
133 |
200 |
20 |
0.8 |
1.5 |
40 |
10 |
235 |
200 |
175 |
20 |
8-φ18 |
|
150 |
155 |
235 |
23 |
0.8 |
1.5 |
40 |
10 |
260 |
225 |
200 |
20 |
8-φ18 |
|
200 |
168 |
248 |
24 |
0.8 |
1.5 |
40 |
10 |
315 |
280 |
255 |
22 |
8-φ18 |
|
250 |
170 |
264 |
28 |
1.0 |
1.5 |
40 |
10 |
370 |
335 |
310 |
24 |
12-φ18 |
|
300 |
180 |
280 |
30 |
1.0 |
1.5 |
40 |
10 |
435 |
395 |
362 |
24 |
12-φ23 |
|
350 |
186 |
283 |
32 |
1.0 |
2 |
40 |
10 |
485 |
445 |
412 |
26 |
12-φ23 |
|
400 |
188 |
310 |
35 |
1.2 |
2 |
40 |
10 |
535 |
495 |
462 |
28 |
16-φ23 |
|
450 |
219 |
349 |
40 |
1.2 |
2 |
40 |
10 |
590 |
550 |
518 |
28 |
16-φ23 |
|
500 |
238 |
370 |
41 |
1.2 |
2 |
40 |
10 |
640 |
600 |
568 |
30 |
16-φ23 |
|
600 |
272 |
420 |
45 |
1.2 |
2 |
40 |
10 |
755 |
705 |
670 |
30 |
20-φ25 |
|
700 |
316 |
420 |
62 |
1.2 |
2 |
40 |
10 |
860 |
810 |
775 |
32 |
24-φ25 |
|
800 |
322 |
420 |
63 |
1.2 |
2 |
40 |
10 |
975 |
920 |
880 |
34 |
24-φ30 |
PN1.0MPa主要連接尺寸及重量：
|
公稱通徑 |
標準長度 |
波距 |
壁厚 |
安全位移量 |
法蘭尺寸 |
|||||||
|
DN（mm） |
3波L |
6波L |
P |
鋼b1 |
塑b2 |
±△X |
±△Y |
D |
D1 |
D2 |
b |
z-φd |
|
PN1.0MPa |
||||||||||||
|
40 |
84 |
127 |
10 |
0.5 |
1 |
15 |
5 |
145 |
110 |
80 |
18 |
4-φ18 |
|
50 |
86 |
140 |
10 |
0.5 |
1 |
15 |
5 |
160 |
125 |
100 |
20 |
4-φ18 |
|
65 |
114 |
160 |
12 |
0.7 |
1 |
15 |
5 |
180 |
145 |
120 |
20 |
4-φ18 |
|
80 |
124 |
175 |
15 |
0.7 |
1 |
15 |
5 |
195 |
160 |
135 |
22 |
4/8-φ18 |
|
100 |
129 |
193 |
19 |
0.7 |
1.5 |
15 |
5 |
215 |
180 |
155 |
22 |
8-φ18 |
|
125 |
133 |
200 |
20 |
0.8 |
1.5 |
15 |
5 |
245 |
210 |
185 |
24 |
8-φ18 |
|
150 |
155 |
235 |
23 |
0.8 |
1.5 |
15 |
5 |
280 |
240 |
210 |
24 |
8-φ23 |
|
200 |
168 |
248 |
24 |
0.8 |
1 |
15 |
5 |
335 |
295 |
265 |
26 |
8-φ23 |
|
250 |
170 |
264 |
28 |
1.0 |
1.5 |
15 |
5 |
390 |
350 |
320 |
28 |
12-φ23 |
|
300 |
180 |
280 |
30 |
1.0 |
1.5 |
15 |
5 |
440 |
400 |
368 |
28 |
12-φ23 |
|
350 |
186 |
283 |
32 |
1.0 |
2 |
15 |
5 |
500 |
460 |
428 |
30 |
16-φ23 |
|
400 |
188 |
310 |
35 |
1.2 |
2 |
15 |
5 |
565 |
515 |
482 |
32 |
16-φ25 |
|
450 |
219 |
349 |
40 |
1.2 |
2 |
15 |
5 |
615 |
565 |
532 |
32 |
20-φ25 |
|
500 |
238 |
370 |
41 |
1.2 |
2 |
15 |
5 |
670 |
620 |
585 |
34 |
20-φ25 |
|
600 |
272 |
420 |
45 |
1.2 |
2 |
15 |
5 |
780 |
725 |
685 |
36 |
20-φ30 |
|
700 |
316 |
420 |
62 |
1.2 |
2 |
15 |
5 |
895 |
840 |
800 |
40 |
24-φ30 |
|
800 |
322 |
420 |
63 |
1.2 |
2 |
15 |
5 |
1010 |
950 |
905 |
44 |
24-φ34 |
河南基斯頓閥門有限公司主要生產銷售【襯氟鋼網補償器/襯氟波紋管/襯氟膨脹節】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
