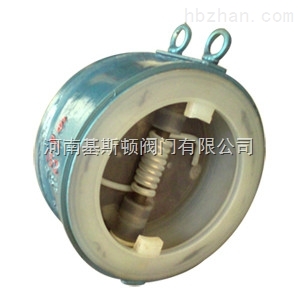

對夾雙瓣旋啟式襯氟止回閥H76F46
產品簡介：
對夾雙瓣旋啟式襯氟止回閥H76F46是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。該產品具有良好的特性，耐腐蝕性和抗顆粒介質性，密封性能可靠。
主要零部件材料表：
|
序號 |
零件名稱 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
C |
P |
R |
PL |
RL |
||
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
軸、閥瓣 |
1CRr13、35、WCB、CF8、CF3M |
||||
|
3 |
襯氟彈簧 |
50CrV/襯FEP(F46) |
||||
|
4 |
襯里層 |
PTFE(F4)/FEP(F46) |
||||
主要外形尺寸及重量表：
|
公稱壓力 |
公稱通徑 |
尺寸 |
重量 |
配管法蘭(供參考) |
||||||
|
L |
D |
D3 |
D2 |
螺栓孔中心圓直徑D1 |
螺栓數量 |
螺栓直徑d |
螺栓長度L1 |
|||
|
PN1.6MPa |
100 |
73 |
162 |
108 |
102 |
6 |
180 |
8 |
M16 |
165 |
|
125 |
86 |
192 |
132 |
127 |
8 |
210 |
8 |
M16 |
180 |
|
|
150 |
98 |
218 |
160 |
152 |
13 |
240 |
8 |
M20 |
205 |
|
|
200 |
127 |
273 |
210 |
203 |
24 |
295 |
12 |
M20 |
235 |
|
|
250 |
146 |
329 |
266 |
254 |
37 |
355 |
12 |
M24 |
265 |
|
|
300 |
181 |
384 |
310 |
305 |
50 |
410 |
12 |
M24 |
305 |
|
|
350 |
184 |
444 |
355 |
350 |
76 |
470 |
16 |
M24 |
310 |
|
|
400 |
191 |
496 |
405 |
400 |
110 |
525 |
16 |
M27 |
330 |
|
|
450 |
203 |
556 |
455 |
450 |
135 |
585 |
20 |
M27 |
345 |
|
|
500 |
219 |
618 |
505 |
500 |
158 |
650 |
20 |
M30 |
370 |
|
|
600 |
222 |
732 |
605 |
600 |
300 |
770 |
20 |
M33 |
380 |
|
|
700 |
305 |
802 |
700 |
695 |
380 |
840 |
24 |
M33 |
470 |
|
|
800 |
305 |
912 |
800 |
796 |
560 |
950 |
24 |
M36 |
475 |
|
|
900 |
368 |
1012 |
903 |
898 |
640 |
1050 |
28 |
M36 |
545 |
|
|
1000 |
432 |
1126 |
1005 |
1000 |
900 |
1170 |
28 |
M39 |
620 |
|
|
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1390 |
32 |
M45 |
735 |
|
|
PN2.5MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4 |
M16 |
150 |
|
65 |
67 |
128 |
73 |
65 |
3 |
145 |
8 |
M16 |
160 |
|
|
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8 |
M16 |
170 |
|
|
100 |
73 |
168 |
108 |
102 |
6 |
190 |
8 |
M20 |
180 |
|
|
125 |
86 |
194 |
132 |
127 |
8 |
220 |
8 |
M24 |
205 |
|
|
150 |
98 |
224 |
160 |
152 |
14 |
250 |
8 |
M24 |
220 |
|
|
200 |
127 |
284 |
210 |
203 |
27 |
310 |
12 |
M24 |
255 |
|
|
250 |
146 |
341 |
266 |
254 |
42 |
370 |
12 |
M27 |
285 |
|
|
300 |
181 |
401 |
310 |
305 |
54 |
430 |
16 |
M27 |
325 |
|
|
350 |
184 |
458 |
355 |
350 |
86 |
490 |
16 |
M30 |
340 |
|
|
400 |
191 |
515 |
405 |
400 |
120 |
550 |
16 |
M33 |
360 |
|
|
450 |
203 |
565 |
455 |
450 |
148 |
600 |
20 |
M33 |
375 |
|
|
500 |
219 |
622 |
505 |
500 |
165 |
660 |
20 |
M33 |
395 |
|
|
600 |
222 |
732 |
605 |
600 |
340 |
770 |
20 |
M36 |
410 |
|
|
700 |
305 |
831 |
700 |
695 |
400 |
875 |
24 |
M39 |
500 |
|
|
800 |
305 |
942 |
800 |
796 |
580 |
990 |
24 |
M45 |
520 |
|
|
900 |
368 |
1040 |
903 |
898 |
660 |
1090 |
28 |
M45 |
590 |
|
|
1000 |
432 |
1155 |
1005 |
1000 |
960 |
1210 |
28 |
M52 |
675 |
|
|
1200 |
524 |
1365 |
1205 |
1200 |
1440 |
1420 |
32 |
M52 |
790 |
|
適用介質表：
|
襯里材料 |
使用溫度T(℃) |
適用介質 |
襯里厚度 |
|
PTFE(F4) |
≤180 |
除溶融堿金屬元素氟以外的各種濃度的酸、堿、鹽/王水、有機堿等強腐蝕性介質。 |
根據公稱通經和公稱壓力不同一般厚度為為2.5～5毫米，特殊情況訂貨時另加說明。 |
|
FEP(F46) |
≤150 |
主要結構圖：
河南基斯頓閥門有限公司主要生產銷售【對夾雙瓣旋啟式襯氟止回閥H76F46】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
