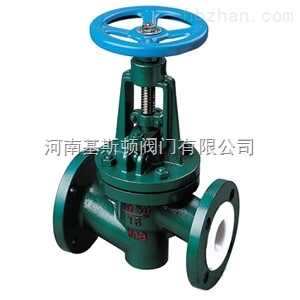

襯氟直通式截止閥J41F46
產品簡介：
襯氟直通式截止閥J41F46具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
襯氟直通式截止閥閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
直通式襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超低碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
R L |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣、閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Crl8Ni12M02Ti |
00Cr18Ni10 |
00Cr17Nil4M02 |
|
3 |
活節螺栓 |
35 |
35 |
1Crl7Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
襯里層巾司座 |
FEP(F46) PCTFE(F3) PTFE(F4) PFA(可溶性聚四氟乙烯)PO(聚烯烴) |
|||||
|
5 |
填料 |
PTFE(F4) |
|||||
|
6 |
填料壓蓋 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
閥桿螺母 |
ZCuAll 0Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Crl8Ni9 |
0Crl 8Ni9 |
0Cr18Ni9 |
|
10 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
主要連接尺寸及重量表：
|
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H1 |
H2 |
重量 |
|
PNl.0MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
235 |
260 |
6.5 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
240 |
265 |
7 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
245 |
270 |
7.8 |
|
32 |
111/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
255 |
285 |
11 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
315 |
13 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
295 |
330 |
15 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
350 |
395 |
23 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4/8-φ18 |
240 |
395 |
445 |
38 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
240 |
450 |
490 |
42 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
280 |
525 |
555 |
55 |
|
150 |
6 |
480 |
280 |
240 |
21O |
3 |
24 |
8-φ23 |
320 |
605 |
645 |
77 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
360 |
645 |
765 |
135 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
400 |
685 |
805 |
220 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
400 |
710 |
814 |
277 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
450 |
750 |
855 |
320 |
|
PNl.6MPa |
||||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
100 |
240 |
265 |
7 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
100 |
245 |
270 |
7.6 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
120 |
250 |
275 |
8.2 |
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
140 |
260 |
290 |
12 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
140 |
285 |
320 |
14 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
160 |
300 |
335 |
18 |
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
180 |
355 |
400 |
26 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
240 |
400 |
450 |
40 |
|
100 |
4 |
350 |
21 5 |
180 |
155 |
3 |
24 |
8-φ18 |
240 |
455 |
495 |
50 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
280 |
530 |
560 |
65 |
|
150 |
6 |
480 |
280 |
240 |
21O |
3 |
28 |
8-φ23 |
320 |
610 |
650 |
85 |
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
360 |
650 |
770 |
150 |
|
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
400 |
690 |
810 |
245 |
|
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
400 |
730 |
845 |
295 |
主要結構圖：
河南基斯頓閥門有限公司主要生產銷售【襯氟直通式截止閥J41F46】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
