精心為您推薦【防爆電動低溫球閥DQ941F】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

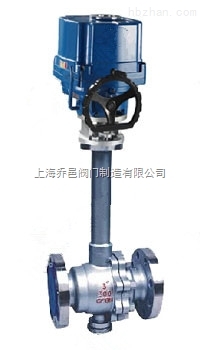

防爆電動低溫球閥DQ941F分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度一般為250mm,或根據設計和計算確定。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣瑲饣瘯r(shí)，體積膨脹數百倍。電動低溫球閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。電動低溫球閥經特殊的低溫處理，將粗加工的零件置于冷卻介質中數小時(2-6小時)，以釋放應力，確保材料的低溫性能，保證精加工尺寸，以防閥門在低溫工況時，因溫度變化造成變形而導致的泄漏。電動低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品管道輸送中。
零部件材料
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
技術參數
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|||||||||||||
|
基本誤差 |
±1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
死區 |
≤1%(可調) |
|||||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||||
|
閥體形式 |
二段式鑄造閥體 |
|||||||||||||
|
公稱壓力 |
PN1.0、1.6、2.5 MPa |
|||||||||||||
|
連接形式 |
法蘭式、焊接式 |
|||||||||||||
|
適用溫度 |
-40℃～-196℃ |
|||||||||||||
|
閥蓋形式 |
一體式 |
|||||||||||||
|
壓蓋型式 |
壓蓋壓緊式 |
|||||||||||||
|
閥芯形式 |
O型球體閥芯 |
|||||||||||||
|
流量特性 |
近似快開型 |
|||||||||||||
執行器參數
|
執行器類別 |
3610R系列執行器參數 |
HQ系列執行器參數 |
|
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
|
輸出力矩 |
50N·M～1500N·M |
50N·M～3000N·M |
|
|
動作范圍 |
0～90° |
0～90°、0°～270°可選 |
|
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||
|
動作時間 |
10秒/15秒/30秒 |
18S～112S |
|
|
保護裝置 |
過載保護 |
內置過熱保護、過載保護 |
|
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
|
防護等級 |
IP55 |
IP65、IP67、可定制IP68 |
|
|
防爆等級 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
|
位置測量 |
比例控制單元 |
電位計、比例控制單元 |
|
|
驅動電機 |
AC可逆電機 |
鼠籠式異步電機 |
|
|
進線接口 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4" |
|
|
殼體材料 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
||
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
|||
連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據實際溫度及執行機構而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||||
上海喬邑閥門為您提供優質的【防爆電動低溫球閥DQ941F】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
