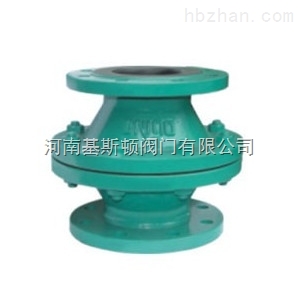

浮球式襯膠止回閥H40J
產品簡介：
浮球式襯膠止回閥H40J專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。
技術規范：
|
型號 |
公稱壓力PNMPa |
試驗壓力PsMPa |
適用介質 |
工作溫度℃ |
|
|
殼體試驗 |
密封試驗 |
||||
|
H40J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體 |
≤85 |
|
H40J-10 |
1.0 |
105 |
1.1 |
||
特點：
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形成：浮球式
公稱壓力：PN1.0～1.6(MPa)
公稱通徑：DN25～150(mm)
連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN（mm） |
NPS（inch） |
H |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
|
PN0.6（MPa） |
|||||||||||
|
25 |
1 |
152 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
135 |
6 |
|
|
40 |
1 1/2 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
170 |
10 |
|
|
50 |
2 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
190 |
14 |
|
|
65 |
2 1/2 |
190 |
160 |
130 |
100 |
3 |
16 |
4-Φ14 |
210 |
18 |
|
|
80 |
3 |
203 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
235 |
21 |
|
|
100 |
4 |
267 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
300 |
40 |
|
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
440 |
90 |
|
河南基斯頓閥門有限公司主要生產銷售【浮球式襯膠止回閥H40J】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
