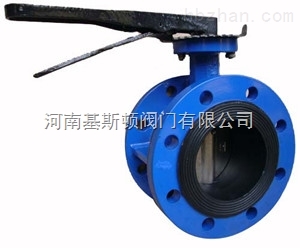

D41J手柄法蘭襯膠蝶閥D41X
產品簡介：
D41J手柄法蘭襯膠蝶閥D41X由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：設計新穎、合理、結構獨特，重量輕，啟閉迅速；操力矩小，操作方便，省力靈巧；可以任何位置安裝，維修方便；密封件可以更換，密封性能可靠達到雙向密封零泄漏；密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
主要技術參數：
|
公稱通徑DN（mm) |
50～2000 |
50～1600 |
|
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
主要零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
主要執行標準：
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
主要外形及連接尺寸表：
|
公稱通徑 |
結構長度 |
外形尺寸(參考值) |
連接尺寸(標準值) |
|||||||
|
0.6MPa |
||||||||||
|
mm |
inch |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
63 |
306 |
180 |
200 |
140 |
110 |
88 |
4-14 |
|
65 |
2/21 |
112 |
70 |
321 |
180 |
200 |
160 |
130 |
108 |
4-14 |
|
80 |
3 |
114 |
83 |
346 |
180 |
200 |
190 |
150 |
124 |
4-18 |
|
100 |
4 |
127 |
105 |
387 |
180 |
200 |
210 |
170 |
144 |
4-18 |
|
125 |
5 |
140 |
115 |
411 |
180 |
200 |
240 |
200 |
174 |
8-18 |
|
150 |
6 |
140 |
137 |
447 |
270 |
280 |
265 |
225 |
199 |
8-18 |
|
200 |
8 |
152 |
164 |
572 |
270 |
280 |
320 |
280 |
254 |
8-18 |
|
250 |
10 |
250 |
206 |
646 |
270 |
280 |
375 |
335 |
309 |
12-18 |
|
300 |
12 |
270 |
230 |
738 |
380 |
420 |
440 |
395 |
363 |
12-22 |
|
350 |
14 |
290 |
248 |
761 |
380 |
420 |
490 |
445 |
413 |
12-22 |
|
400 |
16 |
310 |
289 |
877 |
450 |
470 |
540 |
495 |
463 |
16-22 |
|
450 |
18 |
330 |
320 |
938 |
480 |
490 |
595 |
550 |
518 |
16-22 |
|
500 |
20 |
350 |
343 |
993 |
480 |
490 |
645 |
600 |
568 |
20-22 |
|
600 |
24 |
390 |
413 |
1131 |
480 |
490 |
755 |
705 |
667 |
20-26 |
|
700 |
28 |
430 |
478 |
1476 |
640 |
660 |
860 |
810 |
772 |
24-26 |
|
800 |
32 |
470 |
525 |
1533 |
640 |
660 |
975 |
920 |
878 |
24-30 |
|
900 |
36 |
510 |
585 |
1655 |
750 |
860 |
1075 |
1020 |
978 |
24-30 |
|
1000 |
40 |
550 |
640 |
1765 |
850 |
900 |
1175 |
1120 |
1078 |
28-30 |
|
1200 |
48 |
630 |
755 |
1995 |
850 |
900 |
1405 |
1340 |
1292 |
32-33 |
|
1400 |
56 |
710 |
910 |
2310 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
|
1600 |
64 |
790 |
1030 |
2595 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
|
1800 |
72 |
870 |
1140 |
2810 |
1100 |
980 |
2045 |
1970 |
1918 |
44-39 |
|
2000 |
80 |
950 |
1250 |
3100 |
1100 |
980 |
2265 |
2180 |
2180 |
48-42 |
主要結構圖：
河南基斯頓閥門有限公司主要生產銷售【D41J手柄法蘭襯膠蝶閥D41X】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
