一、ZRJQ智能型電動球閥 概述

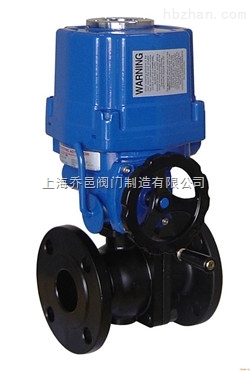

智能型電動球閥ZRJQ適用于兩位切斷、調節的場合。智能型電動球閥閥與執行機構的連接采用直連方式，智能型電動球閥電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。智能型電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。智能型電動球閥執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
二、ZRJQ智能型電動球閥 執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
三、ZRJQ 智能型電動球閥 規格參數
電動執行機構技術參數 閥體參數
1.輸入信號：4～20mADC 1-5VDC 220VAC開關接點信號
2..閥位輸出信號： 4～20mADC，負載電阻：≤500Ω
3.分辨率:高于1/200
4.死區：0.4～1.2%可調
5.信號隔離：輸入信號,輸出信號,電源三隔離
6.故障狀態：可設定為0-100%全行程任意位置
7.工作溫度：-10～55℃
8.相對濕度：≤90%（不凝結）
9.位置轉換精度：±0.5%
10.絕緣電阻: ≥100MΩ（500VDC.）
11.絕緣強度: 2000VAC，1分鐘（輸入對輸出對電源對地）
12.采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,
運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。
13．適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。
公稱通徑 DN10～300mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa（定制）
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
執行機構 可另配PSQ、UNIC、361RS等
系列電子式電動執行機構
流量特性 快開特性
可調范圍 DN15-80 DN100-300
250:1 350:1
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤150℃ RTFE≤180℃ PPL≤300℃硬密封≤450℃
電動執行機構是具有自動調試，故障自診斷、自處理功能的智能型電動執行機構。機內自帶伺服系統，無需外配伺服放大器的一體化產品，可直接接受計算機、調節器或操作器的4-20mAd.c.控制信號工作。
減速器采用二級精密蝸輪蝸桿傳動機構，具有低噪聲、高效率、自鎖性等特點；手操機構具有通電自動復位功能；整機具有可靠的過熱、過載和限位的三項保護，可確保產品的安全運行。
產品外殼防護性能達到IEC IP67，NEMA 4和6 標準，具有卓越的戶外使用性能。
產品按組合方式具有二位和比例兩個系列，并具EXd II BT4防爆等級，可以滿足各類角行程調節閥的配套，是國內現有高性能價格比電動執行機構的zui佳選擇。
四、ZRJQ 智能型電動球閥 技術參數和性能
試驗壓力 （Mpa） 公稱壓力（Mpa） 壓力級 JIS（Mpa）
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7
五、智能型電動球閥 主要零件材質
零件名稱 材 料
閥體 WCB ZG1Cr1 8Ni9Ti CF8 （304） CF3 （304L） ZG1Cr18N i12Mo2Ti CF8M（316） CF3M （316L）
球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 （304） 00Cr19Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 （316） 00Cr17Ni12Mo2 （316L）
密封圈 聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯 柔性石墨
適用介質 水、氣體、 蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕介質 尿素等腐蝕性介質
六、智能型電動球閥安裝連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
|
H |
360 |
370 |
380 |
392 |
392 |
415 |
425 |
445 |
490 |
510 |
530 |
560 |
635 |
670 |
|
|
H1 |
固定閥體 |
/ |
/ |
/ |
/ |
/ |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
|
W |
157 |
157 |
157 |
157 |
208 |
208 |
256 |
256 |
256 |
256 |
256 |
256 |
380 |
380 |
|
|
PN1.6MPa法蘭連接尺寸 |
|||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
PN2.5MPa法蘭連接尺寸 |
|||||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
