產品詳細介紹：

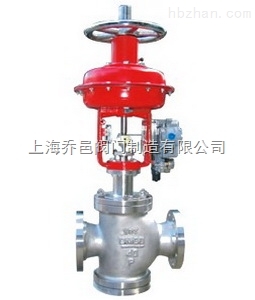

氣動薄膜雙座調節閥ZJHN，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。
一、閥體
閥體形式：直通雙座鑄造型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
二、上閥蓋
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
三、閥內組件
閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
五、閥作用型式：氣——關式或氣——開式
附 件：定位器，手輪機構
性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1
六、流量系數Kv和行程、允許壓差
|
公稱通徑（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
閥座直徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系數Kv |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
行程(mm) |
16 |
25 |
40 |
60 |
||||||||
|
允許壓差（MPa） |
5.8 |
4.9 |
3.8 |
2.9 |
4.0 |
3.3 |
2.6 |
3.6 |
3.0 |
2.3 |
||
備注：閥開狀態允許壓差
七、外形尺寸
|
公稱通徑 |
執行機構 |
H |
ΦA |
H1 |
L |
|||
|
常溫型 |
散熱型 |
PN1.6 |
PN4.0 |
PN6.4 |
||||
|
25 |
ZHA22 |
498 |
648 |
285 |
117 |
185 |
190 |
205 |
|
32 |
ZHA22 |
501 |
651 |
285 |
120 |
200 |
210 |
220 |
|
40 |
ZHA22 |
522 |
691 |
285 |
139 |
220 |
230 |
240 |
|
50 |
ZHA22 |
530 |
699 |
285 |
144 |
250 |
255 |
265 |
|
65 |
ZHA34 |
645 |
815 |
363 |
188 |
275 |
285 |
295 |
|
80 |
ZHA34 |
661 |
835 |
363 |
208 |
305 |
310 |
325 |
|
100 |
ZHA34 |
687 |
887 |
363 |
220 |
350 |
355 |
370 |
|
125 |
ZHA34 |
1234 |
1444 |
363 |
270 |
410 |
425 |
440 |
|
150 |
ZHA45 |
1242 |
1492 |
470 |
280 |
450 |
460 |
475 |
|
200 |
ZHA45 |
1394 |
1654 |
470 |
320 |
550 |
560 |
570 |
八、型號編制說明
|
Z |
J |
H |
N |
25 |
P |
G |
B |
|
自控閥門 |
執行機構： |
執行機構： |
閥門結構類型: |
公稱壓力： |
閥體材質： |
溫度類型： |
作用型式： |
|
|
J：表示精小型 |
多彈簧氣動薄膜 |
P：表示單座 |
16：表示1.6MPa |
C：表示碳鋼 |
G：表示高溫型 |
K：表示氣開型 |
|
|
|
|
N：表示雙座 |
25：表示2.5MPa |
P：表示不銹鋼 |
|
B：表示氣關型 |
|
|
|
|
M：表示套筒 |
40：表示4.0MPa |
|
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
|
