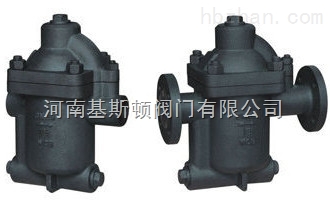

鐘形浮子式倒吊桶蒸汽疏水閥CS45H/CS15H
產品簡介：
鐘形浮子式倒吊桶蒸汽疏水閥CS45H/CS15H用于蒸汽主管、醫院消毒器、濃縮裝置、圓筒式干燥機、熱風式干燥機、硫化機、熱交換器、分汽缸、蒸餾器等。超小型、重量輕的ES5型倒吊桶疏水閥zui適用于染聲機、洗滌機器、空調機等。全不銹鋼的ESU5型倒吊桶疏水閥專為醫院用汽設備、食品工業制造。
特點及性能：
1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。
2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高90％
5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除）
7、與杠桿機械結合可制成高壓閥。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/
雙閥座差壓機械和SCCV關閉方式：
SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，zui大限度地發揮出機器的熱效率。
零部件材料：
|
零件名稱 |
材料 |
|
閥體，閥蓋 |
鑄鐵，WCB,不銹鋼 |
|
浮桶 |
不銹鋼 |
|
閥座 |
不銹鋼 |
|
排氣閥 |
不銹鋼 |
|
過濾網 |
不銹鋼 |
主要外形及連接尺寸：
|
產品型號 |
公稱通徑DN（mm） |
連接方式 |
使用壓力范圍 |
zui高允許溫度℃ |
閥體材質 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||
|
ES5 |
15 |
內螺紋 |
0.01-0.3·0.7·1.1·1.6 |
350 |
ZG1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
|
ESH5 |
15 |
內螺紋 |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
ZG1Cr18Ni9Ti |
138 |
72 |
94 |
103 |
|
ESH5F |
15 |
法蘭 |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
WCB |
210 |
72 |
94 |
103 |
|
ES8B |
15 |
內螺紋 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
|
ES8N |
15 |
內螺紋 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
138 |
72 |
94 |
103 |
|
ES8BF |
15 |
法蘭 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
|
ES8NF |
15 |
法蘭 |
0.01-0.5·0.8·1.6 |
220 |
WCB |
210 |
72 |
94 |
103 |
|
ES10 |
20-40 |
內螺紋 |
0.01-0.8·1.2·1.6 |
220 |
WCB |
200 |
93 |
132 |
142 |
|
ES10F |
15-25 |
法蘭 |
0.01-0.8·1.2·1.6 |
220 |
WCB |
270 |
93 |
132 |
142 |
|
ES12N |
15-25 |
法蘭 |
0.01-1.6 |
200 |
WCB |
280 |
93 |
132 |
142 |
