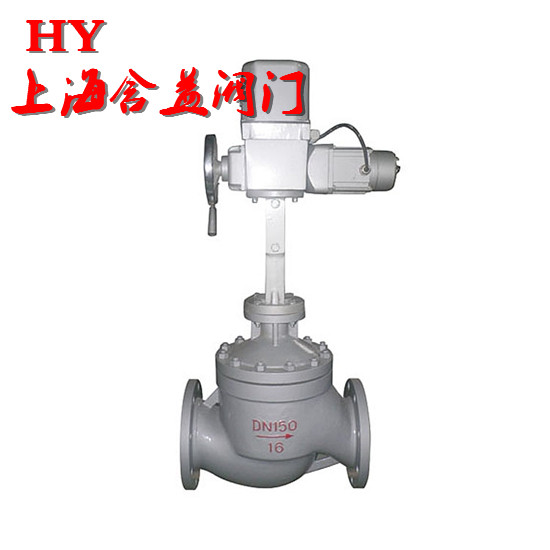

AZP系列電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用電力、冶金、化工、輕紡等工業自動控制系統中。
主要零件材料:
|
閥體材料 |
材料牌號 |
公稱壓力（MPa） |
適用溫度范圍（℃） |
|
|
常溫型 |
散熱型 |
|||
|
鑄鐵 |
HT200 |
1.6 |
-20~200 |
- |
|
鑄鋼 |
ZG230~450 |
4.0，6.4 |
-40~250 |
-40~450 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti |
4.0，6.4 |
-40~250 |
-60~450 |
主要技術參數
|
公稱通徑DN（mm） |
G3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
閥座直徑DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量系數Kv |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
||
|
流量特性 |
直線 |
直線、等百分比 |
||||||||||||||||||||
|
公稱壓力PN（MPa） |
10 |
1.6，4.0，6.4 |
||||||||||||||||||||
|
連接型式 |
管螺紋連接G3/4 |
法蘭連接：PN1.6按JB79-59標準； PN4.0按JB79-59標準 |
||||||||||||||||||||
|
配用執行機構型號 |
DKZ-310 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|||||||||||||||||
|
出抽推力（N） |
4000 |
4000 |
4000 |
6400 |
6400 |
|||||||||||||||||
|
行程L（mm） |
10 |
10 |
16 |
25 |
40 |
60 |
||||||||||||||||
|
全行程時間（S） |
8 |
8 |
12.5 |
20 |
32 |
50 |
||||||||||||||||
|
作用方式 |
電開式（K）常用；電關式（B） |
|||||||||||||||||||||
|
輸入信號 |
0~10mA 4~20mA DC |
|||||||||||||||||||||
|
供電電源 |
220V；50~60Hz |
|||||||||||||||||||||
|
固有可調比R |
30：1 |
|||||||||||||||||||||
