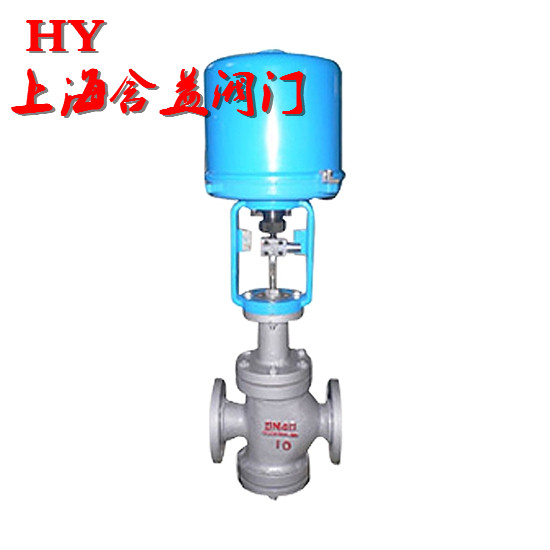

ZDLN電動精小型雙座調節閥采用雙導向結構,配用3601L系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級。流量特性為線性或等百分比.多種多樣的品種規格可供選擇。
主要零件材料
閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
外形尺寸
|
公通徑（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L（mm） |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
||
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
||
|
H1（mm） |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
||
|
配PSL |
H（mm） |
普通型 |
907 |
910 |
955 |
960 |
1112 |
1122 |
1134 |
1213 |
1223 |
1265 |
1813 |
1889 |
|
散熱片型 |
1037 |
1040 |
1085 |
1090 |
1275 |
1285 |
1297 |
1412 |
1422 |
1464 |
1058 |
2134 |
||
|
D（mm） |
176 |
225 |
||||||||||||
|
重量（KG） |
22.5 |
24.5 |
35.5 |
39.5 |
72 |
85 |
122 |
181 |
237 |
378 |
680 |
840 |
||
|
配361L |
H（mm） |
普通型 |
670 |
673 |
840 |
845 |
1037 |
1047 |
1059 |
1293 |
1303 |
1345 |
1538 |
1614 |
|
散熱片型 |
800 |
803 |
970 |
975 |
1200 |
1210 |
1222 |
1492 |
1502 |
1544 |
1783 |
1859 |
||
|
D（mm） |
225 |
310 |
||||||||||||
|
重量（KG） |
30 |
32 |
51 |
55 |
87 |
100 |
137 |
194 |
250 |
391 |
720 |
880 |
||
