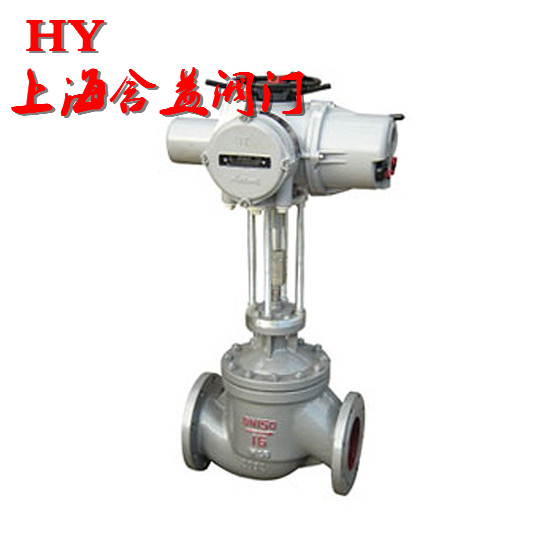

ZDLM電動套筒調節閥，接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉，實現對工藝管路流體的自動調節控制。廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值，是符合IEC標準的通用調節閥產品。雙座閥具有不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合，廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|
閥座直徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|
額定數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
2700 |
|||||
|
公稱壓力（MPa） |
1.6、2.5、4.0、6.4、10 |
||||||||||||||||||
|
行程（mm） |
16 |
25 |
40 |
60 |
100 |
130 |
|||||||||||||
|
流量特性 |
直線，等百分比，快開 |
||||||||||||||||||
|
工作溫度℃ |
-40~+230℃(常溫型)、散熱片式+230~+450℃（中溫型）特殊訂貨 |
||||||||||||||||||
|
法蘭尺寸 |
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準 |
||||||||||||||||||
|
閥體材質 |
WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等 |
||||||||||||||||||
|
閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
||||||||||||||||||
|
閥體型式 |
直通雙座鑄造球型閥 |
||||||||||||||||||
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫） |
||||||||||||||||||
|
配用電動 執行機構 |
|
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL320 |
PSL325 |
||||||||||||
|
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
361LSC-160 |
|||||||||||||
2.電動套筒閥技術參數
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定 |
線性 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10 |
||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
線性、等百分比、快開 |
||||||||||||
|
工作溫度℃ |
-40~+230℃（常溫型）、散熱片式+230~十450℃(中溫型)、特殊訂貨 |
||||||||||||
|
法蘭尺寸 |
符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等標準 |
||||||||||||
|
閥體材質 |
WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等 |
||||||||||||
|
閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
||||||||||||
|
上閥蓋型式 |
普通式(常溫）、散熱片式(中溫） |
||||||||||||
