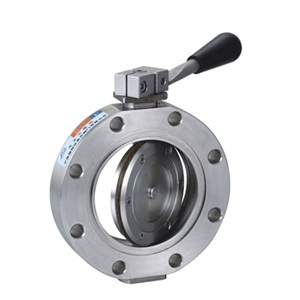

高真空蝶閥GI-A
產品簡介：
高真空蝶閥GI-A是用來接通或切斷真空管路中的氣流，閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，起到更好的密封作用。閥門開閉有鎖定功能。適用的工作介質為空氣和非腐蝕性氣體。
主要技術性能：
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
＜1.3x10-6 |
|
介質溫度（℃） |
-25～+80（密封材料為腈橡膠） |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
主要外形連接尺寸：
|
型號 |
通徑（DN） |
ΦD |
ΦB |
H |
A |
L |
n-ΦC |
|
GI-50A |
50 |
110 |
90 |
90 |
26 |
116 |
4-Φ9 |
|
GI-63A |
63 |
130 |
110 |
100 |
32 |
132 |
|
|
GI-80A |
80 |
145 |
125 |
110 |
32 |
154 |
8-Φ9 |
|
GI-100A |
100 |
165 |
145 |
120 |
32 |
154 |
|
|
GI-125A |
125 |
200 |
175 |
140 |
35 |
197 |
8-Φ11 |
|
GI-150A |
150 |
225 |
200 |
155 |
35 |
197 |
|
|
GI-200A |
200 |
285 |
260 |
190 |
45 |
242 |
12-Φ11 |
|
GI-250A |
250 |
335 |
310 |
225 |
50 |
330 |
|
|
GI-300A |
300 |
425 |
395 |
245 |
55 |
330 |
12-Φ14 |
注：GI-63法蘭連接為GB/T6070標準
上海喬邑閥門制造有限公司主要生產銷售【高真空蝶閥GI-A】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
