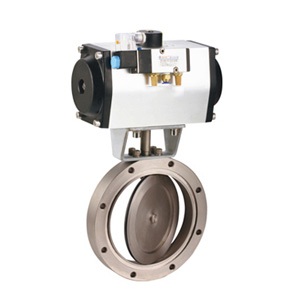

氣動高真空蝶閥GIQ-B
產品簡介：
氣動高真空蝶閥GIQ-B的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。
GIQ-B型系列氣動高真空蝶閥適用的工作介質為空氣和非腐蝕性氣體。
主要技術性能：
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz開關型 |
|
信號反饋 |
標準出廠：帶無源觸點型 |
|
氣缸可選 |
標準出廠：雙作用式 |
主要外形尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50B |
50 |
110 |
90 |
205 |
22 |
164 |
105 |
4-Φ9 |
|
GIQ-63B |
63 |
130 |
110 |
218 |
26 |
|
||
|
GIQ-80B |
80 |
145 |
125 |
248 |
30 |
190 |
124 |
|
|
GIQ-100B |
100 |
170 |
145 |
260 |
4-Φ12 |
|||
|
GIQ-125B |
125 |
195 |
175 |
273 |
35 |
|||
|
GIQ-150B |
150 |
220 |
195 |
332 |
247 |
140 |
8-Φ12 |
|
|
GIQ-200B |
200 |
275 |
250 |
386 |
40 |
302 |
165 |
|
|
GIQ-250B |
250 |
330 |
300 |
466 |
45 |
372 |
198 |
|
|
GIQ-300B |
300 |
380 |
350 |
535 |
55 |
432 |
225 |
8-Φ14 |
|
GIQ-400B |
400 |
465 |
465 |
631 |
60 |
518 |
243 |
8-Φ18 |
